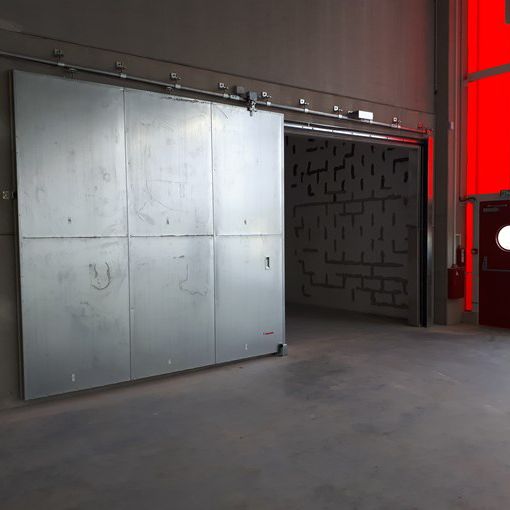

EIFEU+ sur linteau et 2 vantaux parallèles
Les portes coulissantes à deux vantaux parallèles apportent une solution idéale aux situations où il n’est pas possible de mettre en œuvre une porte coulissante à un vantail ou à deux vantaux à rencontre notamment dans le cas d’un espace réduit dans le refoulement des portes.
Déclinées dans une large plage dimensionnelle pour un classement de résistance au feu E 60 (parkings), elles sont fabriquées sur-mesure et disposent de la double certification CE et NF.
Caractéristiques :
• Vantaux constitués de modules assemblés entre eux par vissage
• Modules constitués deux parements réalisés en tôle d’acier galvanisé Z275 d’épaisseur
8/10 mm venant envelopper un complexe isolant, le tout formant une épaisseur totale
de 71 mm
• Système d’étanchéité périphérique composé de profils d’étanchéités et d’une butée
de réception à fixer en applique sur la construction support
• Portes majoritairement maintenues en position d’attente ouverte par un déclencheur électromagnétique fonctionnement en 24V ou 48V à rupture ou émission de courant
• Fermeture synchronisée des vantaux par l’inclinaison du rail de guidage
(fermeture par gravité) incluant un ralentisseur de fermeture
Contactez nos experts
Montage et environnement
- Portes à recouvrement sur 3 faces, montées sur une construction support en béton d’épaisseur minimale 150 mm et de masse volumique minimale de 2 200 Kg/m3
- Nécessite une retombée de linteau suffisante ainsi que la mise en œuvre d’un demi-linteau béton en surépaisseur du liteau pour pouvoir fixer les rails de guidage
Options
- Fermeture synchronisée des vantaux par contrepoids de tirage (rail horizontal)
- Portillon de service ouvrable coté mur ou opposé au mur
- Ligne fusible à 70 °C permettant de garantir la fermeture des portes en cas de défaillance du déclencheur électromagnétique
- Détecteur Autonome Déclencheur (DAD)
- Contacts de position
- Protection mécanique dans le refoulement des portes par structure « grillagée » ou lisse basse
- Habillage métallique du chemin de roulement
- Condamnation en position de sécurité (porte fermée) par une serrure à crochet en appliquer ou une serrure à mortaiser
- Poignée de tirage (uniquement côté opposé au mur)
- Butée de réception pour un montage en tunnel
- Montage sur allège (recouvrements des vantaux sur 4 faces)
- Sabot de réglage et/ou de rattrapage permettant d’ajuster le jeu de fonctionnement sous la porte par rapport au sol
