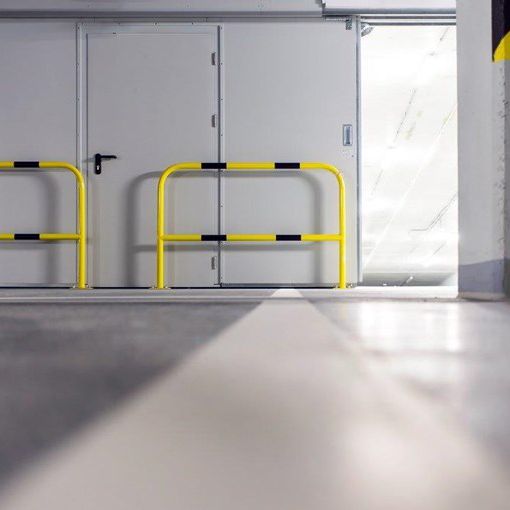

EIFeu+ sous dalle et faible retombée de linteau
- portafeu
La porte coulissante pare-flamme 60 mn EIFeu+ sous dalle et sur faible retombée de linteau est disponible en 1 vantail ou 2 vantaux.
Ce montage permet de fixer le rail dans une faible retombée de linteau de hauteur 190 mm mini et permet de solutionner les problématiques liées au passage des câbles et poutres en béton présentes dans les parkings.
Ces portes sont réalisées sur mesure.
Elle est proposée sur une large plage dimensionnelle jusqu’à 7000 mm de largeur et 2965 mm de hauteur.
Caractéristiques
- Parements en tôle galvanisée 8/10ème permettant une bonne tenue à la corrosion
- Complexe isolant collé sur chaque parement formant un caisson rigide
Montage
- Fermeture par contrepoids
- Amortisseur (suivant dimensions)
- Ralentisseur (suivant dimensions)
Options
- Portillon ouvrable coté mur ou opposé mur
- Double ligne de fusible
- Serrure à crochet en applique ou à mortaiser
- Butée de réception en tunnel / Montage 4 faces
- Sabot pour adapter la porte aux pentes d’évacuation
- Protection mécanique par structure grillagée et/ou lisse basse
- Bâton de maréchal côté opposé au mur
- Habillage métallique du chemin de roulement
- Déclencheur électromagnétique
- Détecteur Autonome Déclencheur (DAD)
- Contacts de position
EIFeu M
Equipements
- Serrure à mortaiser, un point de sûreté
- Double béquille en PVC noire ou grise
- Cylindre à profil européen provisoire
- Deux charnières dont une à ressort
- Dormant d’angle à visser
- Parement 2 faces en tôle 8/10 laquée RAL 7035
- Isolation en laine de roche
- Un pion anti-dégondage par vantail
- Joint intumescent pour les portes coupe-feu
- Joint de butée
- Crémone encastrée dans le vantail semi-fixe si porte à deux vantaux
- Renfort ferme-porte
- Barre d’écartement en partie basse (à enlever avant la pose)
Options
- Quincaillerie en inox et en aluminium
- Charnières supplémentaires, charnières réglables 3D en acier inox
- Ferme-porte et sélecteur de fermeture
- Fermeture anti-panique 1 ou 3 points
- Quincaillerie en applique n Serrure électrique ABLOY EL560/EL561 pour contrôle d’acces
- Gâche à émission et à rupture
- Parement en tôle jusqu’à 125/100 portes coupe-feu et 15/10 portes non coupe-feu
- Tôles laquées RAL 5010, 9002, 9006, 9007, 9010, 9016
- Toutes les couleurs RAL ou bicolore
- Grille de ventilation coupe-feu et non coupe-feu
- Oculus carré, rond, rectangulaire
- Plaque de protection en acier inox
- Contact de signalisation de position
- Kit extérieur : casquette + joint de seuil automatique ou seuil
- Pose en reprise de doublage (portes non coupe-feu)
- Blocs-portes coupe-feu D.A.S. (Dispositif Actionné de Sécurité) NFS 61937
Notices techniques
Fiches techniques
