Rideau Compartimentage Coupe-feu MARK OK EI60 et MARK OK EI120

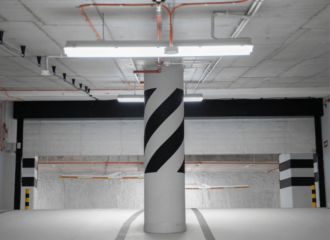

En cas d’incendie, les rideaux compartimentage sans irrigation MARK OK permettent de séparer différentes zones grâce à un système de fermeture automatique. Ils offrent la possibilité de laisser une libre circulation dans les halls de passage sur toute la hauteur, tant pour les besoins d’exploitation des lieux ou d’esthétique que pour une protection automatique et quasi instantanée contre les flammes, la fumée et la chaleur.

Grâce à la faible hauteur de linteau nécessaire à leur installation, les rideaux MARK OK sont idéals en compartimentage de bâtiments, notamment les garages souterrains, centres commerciaux, ERP, théâtres, salles de spectacles, entrepôts ou usine  où chaque centimètre d'espace au sol est précieux et où les dimensions des portes sont réduites au minimum.

Rideau compartimentage
Rideau compartimentage

Cookie consent

This video is hosted by YouTube. By showing the external content you accept the terms and conditions of www.youtube.com.

*Your choice will be saved in a cookie until you have closed your browser.

TABLIER

- Composition :

  • MARC-Ok EI60 :  3 membranes (2 couches extérieures identiques ép 1,5 mm + 1 couche intérieure ép 6 mm). Epaisseur totale du tablier =10 mm
  • MARC-Ok EI120 : 5 membranes (2 couches extérieures identiques ép 1,5 mm cousues avec une double couture + 2 couches intérieures ép 6,0 mm + 1 couche intérieure ép 2,0 mm). Epaisseur totale du tablier = 20 mm

- Bord supérieur du tablier fixé à l'arbre d'enroulement, composé d'un tube en acier à travers une section plate en acier galva de 20x2 mm

- Membranes extérieures du bord inférieur, reliées entre elles par une double couture

- Barre de lestage invisible en acier diam 30 ou 50mm située à l'intérieur des matériaux combinés, sur toute la largeur de l'ouverture élargie de 30 mm de chaque côté

- Bords verticaux équipés de guides constitués d’écrous à sertir M6x20 et de plaques de montage (section du guide 80x120 mm)

ARBRE D’ENROULEMENT

-      Acier galva ép 4,0 à 6,0 mm

-      Supports reliés entre eux par une structure en treillis en acier et une bande coulissante

-      Aux extrémités : chapeau en acier sur un côté. Sur le côté opposé, une motorisation tubulaire est monté à l'intérieur de l'arbre.

-      Ressort à torsion situé à l’intérieur de l'arbre (assure une vitesse de fermeture constante sans que le rideau ne nécessite de composants supplémentaires)

-      Caisson en acier galva ép 0,7 à 1,0 mm : dans la partie inférieure du caisson, une fente de 35 à 40 mm de large permet le passage du tablier

RAILS DE GUIDAGE

-      Section 80 x 120 mm composée d'une section murale et d'une section centrale en acier galva ép 1,5 à 2,0 mm, ainsi que de panneaux ignifuges et d'un couvercle (Pour les des surfaces plus grandes, largeur du rail de guidage > 140 mm)

-      Protection sur les bords extérieurs par des panneaux résistants au feu ép 20 mm, fixés à la cloison du bâtiment avec des ancrages de cadre de 10 x 112 mm et un espacement de 450 – 550 mm.

OPTIONS

-    3 couleurs standards RAL 7035, 9002 et 9010

-    Possibilité autre RAL sur demande ou version acier inoxydable

-    SSI (détection généralisée du bâtiment) ou sur DAD (dispositif autonome de détection)
